在动作捕捉工作室中，当演员穿上动捕服进行表演时，屏幕上的角色会实时跟随其动作。看起来很简单，但其背后运行着一条精密的技术管线：摄像头硬件 → 网络传输 → 2D图像处理 → 3D重建 → 骨骼解算 → 实时串流。
本文将逐步剖析光学动作捕捉（以OptiTrack为基准）的完整管线。
第1步：摄像头安装与布局策略
光学动作捕捉的第一步是决定摄像头放在哪里、如何布置。
布局原则
- 高度：通常安装在2~3m高度，向下倾斜约30度
- 布局形态：围绕捕捉体积（拍摄空间）呈环形（Ring）布置
- 双层布局：在高位和低位交替放置摄像头，可提升垂直方向的覆盖范围
- 重叠（Overlap）：捕捉体积内的每个点都必须同时被至少3台摄像头看到。三角测量最少需要2台，但3台以上能显著提升精度和遮挡应对能力
摄像头数量与精度的关系
摄像头数量越多：
- 盲区越少 → 遮挡发生概率降低
- 观测同一标记点的摄像头越多 → 三角测量精度提升
- 部分摄像头出现问题时其他摄像头可以补偿（冗余性）
明格工作室配备了OptiTrack Prime 17 × 16台 + Prime 13 × 14台，共30台摄像头布置在8m × 7m的空间中，最大限度地减少了360度盲区。
IR通过滤光片 — 只看红外线的眼睛
每台动作捕捉摄像头的镜头前方都安装了IR通过滤光片（红外通过滤光片）。该滤光片阻挡可见光，仅允许红外线波长（约850nm）通过。因此，荧光灯、阳光、显示器光线等普通照明的干扰被从根本上消除，摄像头只能检测到IR LED反射的标记点光线。
这也是拍摄空间不需要完全关灯的原因。不过，直射阳光或含有强IR成分的照明仍可能造成干扰，因此工作室环境中使用IR干扰较小的照明设备。
帧同步 — 30台摄像头如何同时拍摄
要使三角测量准确，所有摄像头必须在完全相同的时刻按下快门。如果各台摄像头在不同时间拍摄，快速运动的标记点位置会因摄像头而异，导致3D重建不准确。
OptiTrack采用硬件同步（Hardware Sync）方式。一台摄像头被指定为Sync Master（同步主机）生成时序信号，其余摄像头根据该信号同时曝光。
- 以太网摄像头（Prime系列）：同步信号内嵌在以太网连接本身中，或通过OptiTrack的eSync集线器传输。无需单独的同步线缆。
- USB摄像头（Flex系列）：摄像头之间通过专用同步线缆以菊花链方式连接。
该同步精度达到微秒（μs）级别，30台摄像头实际上在完全相同的时刻进行拍摄。
第2步：PoE — 一根线缆同时传输电力和数据
什么是PoE（Power over Ethernet）？
OptiTrack Prime系列摄像头通过PoE（Power over Ethernet）方式连接。这是一种通过标准以太网线缆（Cat5e/Cat6）同时提供电力和传输数据的技术。
技术标准
| 标准 | 最大功率 | 备注 |
|---|---|---|
| IEEE 802.3af (PoE) | 每端口15.4W | 足以满足基本动作捕捉摄像头 |
| IEEE 802.3at (PoE+) | 每端口25.5W | 适用于高帧率摄像头或IR LED输出较高的情况 |
OptiTrack摄像头通常功耗约5~12W，完全在PoE标准范围内。

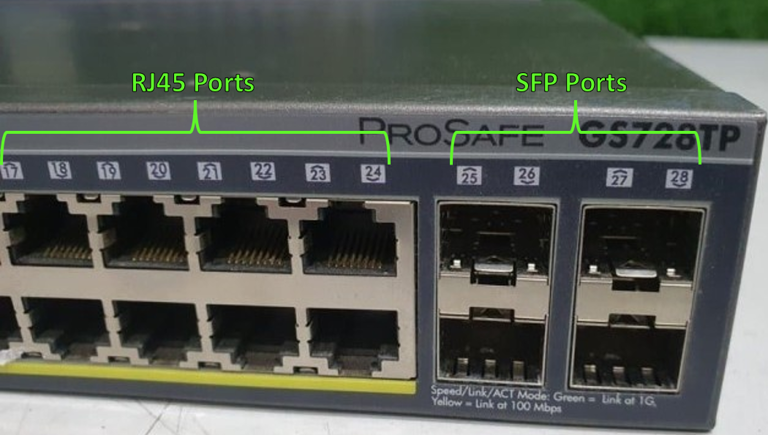

网络拓扑
摄像头以星型（Star）拓扑方式连接。每台摄像头1对1连接到PoE交换机的独立端口。不使用菊花链（串行连接）。
如果有30台摄像头，可以组合使用24端口 + 8端口的PoE+交换机，或使用48端口交换机。选择交换机时必须确认PoE总功率预算（例如：30台 × 12W = 360W）。
PoE的优势
- 一根线缆搞定 — 无需为安装在天花板上的每台摄像头单独连接电源适配器
- 整洁的施工 — 线缆数量减半，安装和管理更加简便
- 集中电源管理 — 可从交换机统一控制摄像头的开关
第3步：摄像头发送的数据 — 2D质心
理解摄像头向PC发送的数据内容是管线的核心。
摄像头内部处理过程
每台OptiTrack摄像头的镜头周围都安装了红外（IR）LED环。这些LED发射红外线，演员身上的逆反射标记点将光线反射回摄像头方向。摄像头传感器将这些反射光拍摄为灰度IR图像。
这里的关键是，摄像头并不会将这张图像直接发送给PC。摄像头内部处理器会先进行处理：
1. 阈值处理（Thresholding） 只保留亮度超过一定阈值的像素，其余全部去除。由于只有反射红外线的标记点会发出明亮的光，这个过程实现了标记点与背景的分离。
2. 斑点检测（Blob Detection） 将明亮像素聚集的区域（斑点）识别为单个标记点候选。
3. 2D质心计算 以亚像素精度（约0.1像素）计算每个斑点的精确中心点（质心）。采用加权平均方法，以斑点内各像素的亮度作为权重。
发送给PC的数据

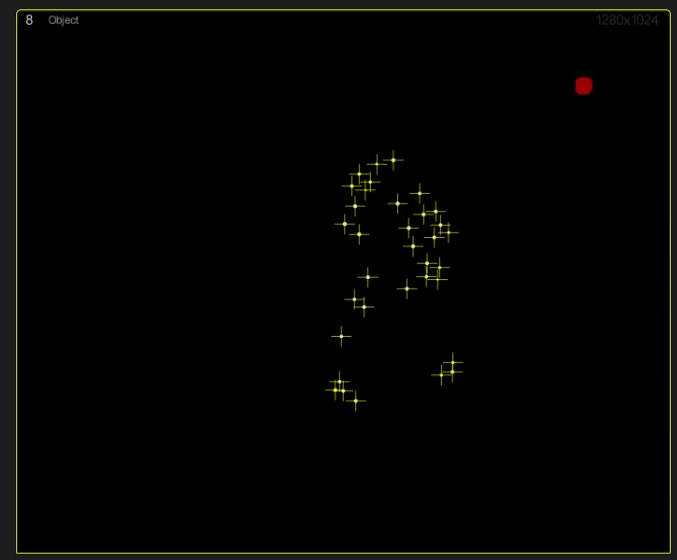

在默认追踪模式下，摄像头发送给PC的是2D质心数据：
- 每个标记点候选的(x, y)坐标 + 大小信息
- 每台摄像头每帧仅数百字节的极小数据量
正因为数据量如此之小，40台以上的摄像头仅需一条千兆以太网即可满足需求。也可以传输原始灰度图像（用于调试/可视化），但这种情况下每台摄像头需要数MB/s，因此在正常追踪中不使用。
也就是说，摄像头并不是"拍摄并发送视频的设备"，更接近于"计算标记点位置并仅发送坐标的传感器"。
这里可能会产生一个疑问——为什么动作捕捉摄像头比普通摄像头贵那么多？原因就在于上面描述的处理过程。普通摄像头只需将拍摄的视频原样发送即可，而动作捕捉摄像头内置了专用处理器，能以每秒240~360帧的速度实时执行阈值处理、斑点检测和亚像素质心计算。每台摄像头实际上就是一台专门用于图像处理的小型计算机。
第4步：标定 — 对齐摄像头的视线
在进行3D重建之前，有一个必须经历的过程。软件需要了解每台摄像头的精确位置、方向和镜头特性 — 这就是标定（Calibration）。
挥棒（Wanding） — 扫描空间
操作员手持装有LED或标记点的标定棒（Wand），在整个捕捉体积范围内走动并挥舞。由于棒上标记点之间的距离是精确已知的，当各台摄像头拍摄标定棒数千帧后，软件可以计算出：
- 内参（Intrinsic Parameters） — 焦距、镜头畸变系数等摄像头镜头固有的特性
- 外参（Extrinsic Parameters） — 摄像头在3D空间中的精确位置和方向
该计算使用一种名为光束法平差（Bundle Adjustment）的优化算法。基于数千个2D观测数据，同时优化所有摄像头的参数。
地面参考设置
挥棒完成后，在地板上放置一个L形标定框架（Ground Plane）。该框架上的3个或更多标记点定义了地面和坐标原点：
- 哪里是(0, 0, 0)（原点）
- 哪个方向是X、Y、Z轴
- 地面的高度基准
标定完成后，软件就能将任何摄像头的2D坐标转换为精确的3D射线。
标定质量
Motive软件在标定后会显示每台摄像头的重投影误差（Reprojection Error）。该值越小（通常0.5像素以下），表示标定越精确。误差较大的摄像头需要调整位置或重新标定。
第5步：2D → 3D重建（三角测量）
让我们看看到达PC的2D质心是如何转换为3D坐标的。
三角测量（Triangulation）原理
- 利用标定获得的每台摄像头的精确3D位置、方向和镜头特性
- 从摄像头的2D质心坐标发射一条射线（Ray） — 从摄像头位置沿质心方向延伸到3D空间的直线
- 观测同一标记点的2台或更多摄像头发射的射线交汇之处即为标记点的3D坐标
实际上射线并不会完美交汇
由于噪声、镜头畸变、标定误差等因素，射线几乎不可能精确交于一点。因此使用最小二乘法（Least Squares Optimization）：
- 计算到所有射线距离之和最小的3D坐标
- 此时每条射线与重建的3D点之间的距离称为残差（Residual）
- 残差越小，重建质量越好 — 在标定良好的OptiTrack系统中，可以期望亚毫米级（0.5mm以下）的残差
摄像头数量的影响
| 观测该标记点的摄像头数 | 效果 |
|---|---|
| 2台 | 可以进行3D重建（最低条件） |
| 3台 | 精度提升 + 即使1台被遮挡也能维持追踪 |
| 4台以上 | 高精度 + 强遮挡抗性 |
第6步：标记点识别与标注
标记点服装与标记点布置
要将3D重建转化为有意义的动作数据，标记点必须贴在身体的精确位置上。
标记点规格
- 直径：通常使用12~19mm的球形逆反射标记点
- 材质：覆有3M逆反射胶带的泡沫/塑料球
- 固定方式：魔术贴、双面胶带，或预装在专用标记点服上
标记点集规格 标记点贴在哪里、贴几个，遵循标准化的标记点集（Markerset）规格：
- Baseline（37个标记点） — OptiTrack默认全身标记点集。覆盖上半身、下半身和头部，是游戏/影视动作捕捉中最常用的
- Baseline + Fingers（约57个标记点） — 在上述基础上增加约20个手指标记点的扩展版
- Helen Hayes（约15~19个标记点） — 医学/步态分析标准。以下半身为中心的最小标记点集
标记点贴在骨骼突出的解剖学标志点（肩峰、外侧上髁、髂前上棘等）。这些位置在皮肤上最能准确反映骨骼运动，且皮肤滑移（Skin Artifact）最小。

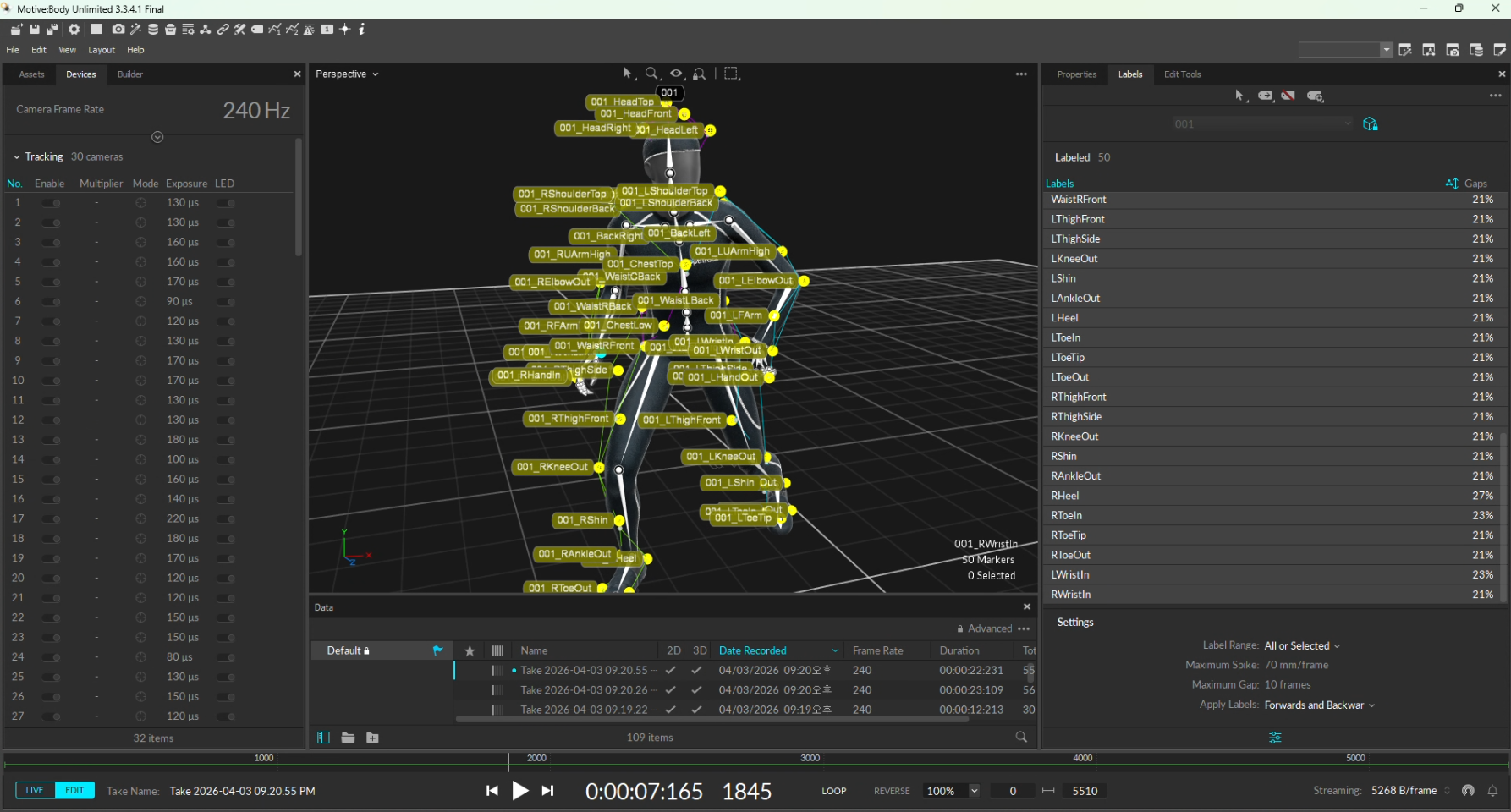

3D重建完成后，每一帧都会产生一团无名称的3D点云（Point Cloud）。判断"这个点是左膝标记点还是右肩标记点"的过程就是标注（Labeling）。
标注算法
模板匹配（Template Matching） 以标定时定义的标记点集的几何布局（如膝盖与踝关节标记点之间的距离）为基准，将当前帧的3D点与模板进行对照。
预测追踪（Predictive Tracking） 基于前一帧的速度和加速度，预测下一帧各标记点的位置，并与最近的3D点进行匹配。
标记点交换（Swap）问题
当两个标记点非常接近地经过彼此时，软件可能会交换两个标记点的标签 — 即标签互换现象。这是光学动捕中最常见的伪影之一。
解决方法：
- 在后处理中手动纠正标签
- 将标记点布置设计为不对称以便于区分
- 使用主动标记点（Active Marker） — 每个标记点发射独特的红外模式，在硬件层面实现识别，从根本上杜绝交换
被动标记点 vs 主动标记点
| 类别 | 被动标记点（反射型） | 主动标记点（发光型） |
|---|---|---|
| 原理 | 反射摄像头IR LED的光 | 标记点自身发射独特的IR模式 |
| 识别 | 基于软件（可能发生交换） | 基于硬件（无交换） |
| 优点 | 轻便、便宜、易于安装 | 自动识别、无标注错误 |
| 缺点 | 可能需要后处理标注 | 较重，需要电池/电源 |
在大多数娱乐/VTuber制作现场，主要使用被动标记点。因为它们轻便舒适，而且软件性能足够好，在大多数情况下自动标注都能良好运作。
第7步：骨骼解算 — 从点到骨架
将标注好的3D标记点映射到人体骨骼（Skeleton）结构的步骤。
预标定
拍摄前，演员摆出T-Pose（双臂展开的姿势），软件根据标记点位置计算各骨骼长度（臂长、腿长等）和关节位置。

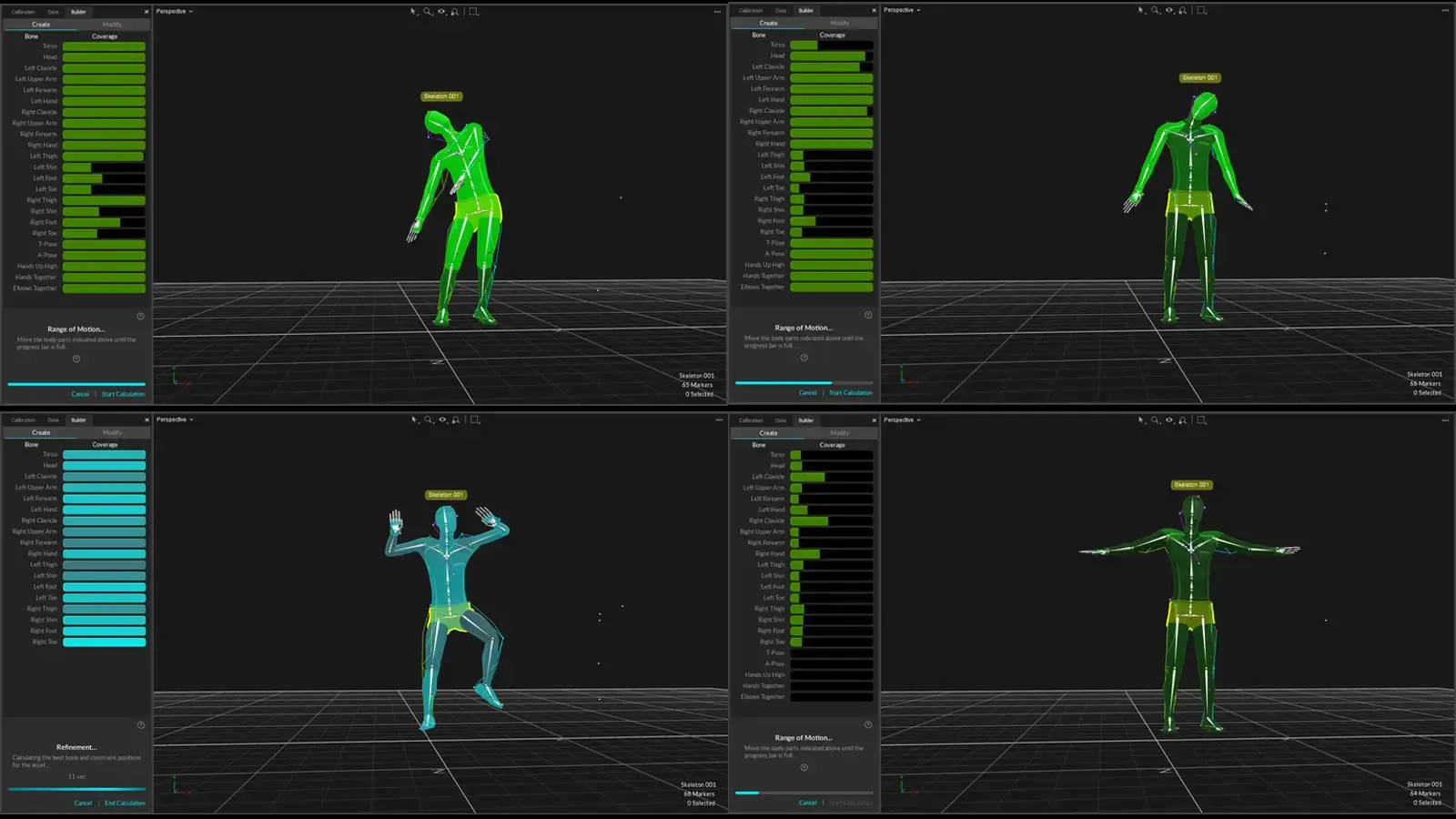

接着进行ROM（Range of Motion）捕捉。
实时解算
拍摄过程中，每一帧都会：
- 接收标注后的3D标记点坐标
- 根据标记点位置计算各关节的3D位置和旋转值（Rotation）
- 通过逆运动学（Inverse Kinematics）等算法计算自然的骨骼姿态
- 结果：时间轴上所有关节的位置（Translation）+ 旋转（Rotation）数据
刚体追踪（道具追踪）
在刀、枪、摄像机等道具上不对称地贴上3个或更多标记点后，软件会将该标记点集群识别为一个刚体（Rigid Body），实现6DOF（3轴位置 + 3轴旋转）追踪。
第8步：实时串流与数据输出
实时串流
OptiTrack Motive将解算后的数据实时传递给外部软件：
- NatNet SDK — OptiTrack自有协议，基于UDP的低延迟传输
- VRPN — VR/动捕领域的标准协议
通过这些协议，可以在Unity、Unreal Engine、MotionBuilder等软件中实时驱动角色。VTuber直播之所以成为可能，也正是得益于这种实时串流。
录制数据输出格式
| 格式 | 用途 |
|---|---|
| FBX | 骨骼 + 动画数据，兼容游戏引擎/DCC工具 |
| BVH | 层级动作数据，主要用于重定向 |
| C3D | 原始3D标记点数据，生物力学/研究标准 |

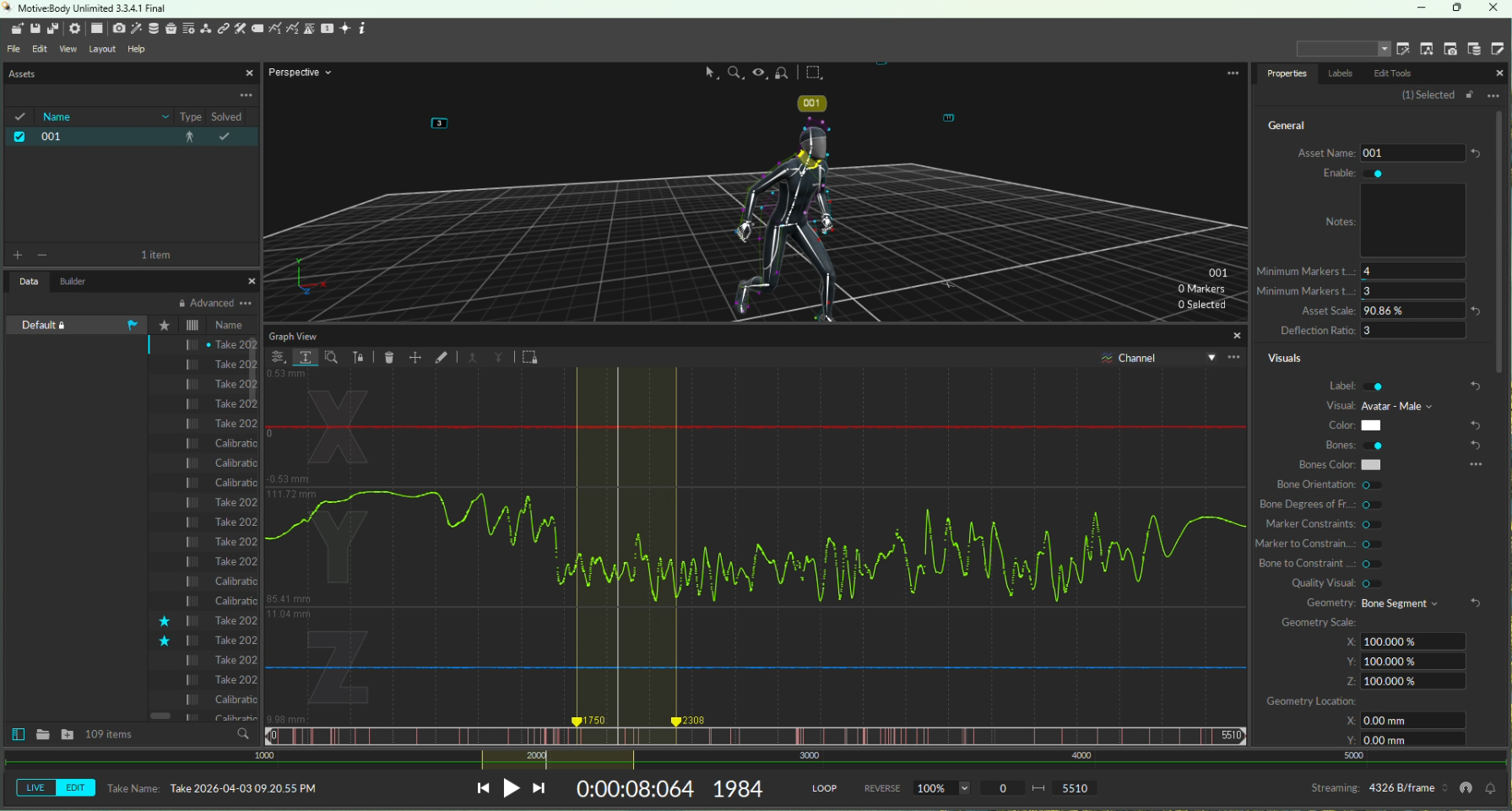

第9步：后处理 — 打磨数据的过程
实时捕捉获取的数据有时可以直接使用，但大多数专业工作需要经过后处理（Post-Processing）阶段。
间隙填充（Gap Filling）
用插值（Interpolation）填补因遮挡导致标记点暂时消失的区间。
- 线性插值（Linear） — 简单地用直线连接前后帧。适用于短间隙
- 样条插值（Spline） — 用曲线平滑填充。有利于保持自然运动
- 基于模式的插值 — 参考重复相同动作的其他拍摄数据来填充
间隙越长，插值精度越低，因此拍摄时最大限度地减少遮挡才是最重要的。
平滑（Smoothing）与滤波
捕捉到的数据可能包含细微抖动（高频噪声）。为去除这些噪声：
- 巴特沃斯滤波器（Butterworth Filter） — 去除指定频率以上噪声的低通滤波器
- 高斯平滑 — 通过周围帧的加权平均来缓解抖动
但过度平滑会导致动作的细节和冲击力丧失，因此必须设置适当的强度，避免将挥剑瞬间的锐利动作也模糊掉。
标记点交换校正
找到第6步中描述的标记点交换发生的区间，手动纠正标签。在Motive中，可以在时间线上直观地查看和校正标记点轨迹。
重定向（Retargeting）
将捕捉到的骨骼数据应用于不同体型比例的角色的过程。例如，要将170cm演员的动作数据应用于3m的巨人角色或150cm的儿童角色，需要在保持关节旋转的同时，根据目标角色重新计算骨骼长度。MotionBuilder、Maya、Unreal Engine等提供重定向功能。
第10步：现场常见问题及应对方法
即便看似技术完美的光学动捕，在实际现场也会遇到各种问题。
杂散反射（Stray Reflections）
红外线从标记点以外的物体反射，产生虚假标记点（Ghost Marker）的现象。
- 原因：金属表面、闪亮的衣服、眼镜、手表、地板反射等
- 应对：用哑光胶带覆盖反射表面，或在Motive中对该区域进行遮罩（Masking）处理，使软件忽略该区域
标记点脱落
剧烈运动中标记点从服装上脱落或位置偏移。
- 应对：拍摄前仔细检查标记点的粘贴状态；进行剧烈动作捕捉时，同时使用魔术贴 + 双面胶带增强固定力
- 中途监控标记点状态也很重要
服装限制
拍摄时演员穿的衣服理想选择是浅色、哑光材质。黑色不影响标记点反射，但闪亮材质或宽松衣物会导致标记点位置不稳定或产生杂散反射。穿戴专用动捕服是最稳定的选择。
标定维护
捕捉体积内的温度变化、摄像头振动、三脚架微小移动等因素可能导致标定逐渐偏移。长时间拍摄时，建议中途进行重新标定，或使用Motive的Continuous Calibration（持续标定）功能进行实时校正。
延迟 — 从动作到屏幕需要多久？
管线各阶段的耗时如下。
| 阶段 | 耗时 |
|---|---|
| 摄像头曝光（以240fps为基准） | 约4.2ms |
| 摄像头内部处理（质心计算） | 约0.5~1ms |
| 网络传输（PoE → PC） | < 1ms |
| 3D重建 + 标注 | 约1~2ms |
| 骨骼解算 | 约0.5~1ms |
| 串流输出（NatNet） | < 1ms |
| 总端到端延迟 | 约8~14ms（以240fps为基准） |
在360fps下，曝光时间缩短，延迟可降至7ms以下。这样的延迟水平人类几乎无法感知，即使在VTuber直播中也能实现自然的实时响应。
注：延迟的大部分来自摄像头曝光时间（帧周期）。这就是帧率越高延迟越低的原因。
完整管线总结
30台摄像头环形布置，IR通过滤光片仅检测红外线，硬件同步实现μs级精度
一根Cat6线缆同时传输电力和数据，以星型拓扑连接至交换机
IR LED发射 → 接收标记点反射光 → 阈值处理 → 斑点检测 → 亚像素质心计算 → 仅传输坐标
通过挥棒获取摄像头内参/外参，通过地面参考定义坐标系
从多台摄像头的2D坐标射出射线交叉 + 最小二乘法重建3D坐标
模板匹配 + 预测追踪为每个3D点分配标记点名称
基于T-Pose + ROM标定，通过逆运动学计算关节位置与旋转
通过NatNet/VRPN实时传输至Unity/Unreal/MotionBuilder，录制为FBX/BVH/C3D
间隙填充 · 平滑 · 标记点交换校正 · 重定向
应用于游戏过场动画 · VTuber直播 · 视频内容（总延迟约8~14ms）
摄像头拍摄的图像并不是直接发送到PC的——而是由摄像头自行计算标记点坐标后发送，PC将这些坐标重建为3D并映射到骨骼上。这就是光学动作捕捉的核心原理。
常见问题（FAQ）
Q. 光学动作捕捉摄像头和普通摄像头有什么区别？
普通摄像头拍摄全彩视频，而动作捕捉摄像头专注于红外（IR）光谱。它们用IR LED照射标记点并仅检测反射光，在摄像头内部直接计算标记点的2D坐标，只向PC传输坐标数据。
Q. PoE线缆长度有限制吗？
根据以太网标准，PoE线缆最长支持100m。大多数动作捕捉工作室完全在此范围内。
Q. 摄像头帧率是不是越高越好？
更高的帧率有利于快速动作追踪和降低延迟，但数据处理量会增加，摄像头分辨率可能会降低。通常VTuber直播和游戏动作捕捉120~240fps就已足够，而体育科学等超高速动作分析则使用360fps或更高。
Q. 标记点交换发生的频率有多高？
如果标记点集设计良好且摄像头数量充足，实时拍摄中交换现象很少发生。但在快速动作或标记点间距较近的动作（如双手合十等）中概率会增加，这些区间在后处理中校正。
Q. 三角测量2台就够了，为什么要安装30台？
2台只是理论最小值。实际上需要考虑遮挡（标记点被挡住）、不同摄像头角度导致的精度差异、冗余保障等因素。布置30台后，任何标记点都始终被多台摄像头观测，能够实现稳定精确的追踪。
Q. 多久需要进行一次标定？
通常在每个拍摄日开始前进行一次。但长时间拍摄时，温度变化或摄像头微小移动可能导致标定偏移，因此4~6小时连续拍摄时建议中途重新标定。使用OptiTrack Motive的Continuous Calibration功能，即使在拍摄过程中也能进行实时校正。
Q. 不能穿闪亮的衣服吗？
由于动作捕捉摄像头检测的是红外反射，闪亮材质（金属装饰、亮片、有光泽的合成纤维等）可能反射红外线并产生虚假标记点（Ghost Marker）。穿戴专用动捕服或哑光材质的舒适衣物是最佳选择。
